Para el diseño se tienen en cuenta los datos disponibles referentes a diámetros, caudal máximo y caudal mínimo de alimentación. Si el cliente lo desea, nuestro servicio técnico le asesorará sobre las opciones disponibles y cuál es la configuración e intensidad de flujo que mejor se adaptan a sus necesidades.
FILTRAMAS, S.A. Suministra distribuidores rotativos diseñados a la medida de las necesidades del cliente. Para el diseño se tienen en cuenta los datos disponibles referentes a diámetros, caudal máximo y caudal mínimo de alimentación. Si el cliente lo desea, nuestro servicio técnico le asesorará sobre las opciones disponibles y cuál es la configuración e intensidad de flujo que mejor se adaptan a sus necesidades.
Existen modelos de simple cámara con brazos repartidores, doble o triple cámara para fuertes variaciones de caudal, y motorizados con posibilidad de control de la velocidad de giro. Se fabrican indistintamente en acero inoxidable y en acero al carbono protegido.
Los lechos bacterianos o filtros percoladores se encuentran entre los sistemas de tratamiento biológico de aguas residuales más antiguos. Se trata de un sistema de depuración biológico aerobio cuyo funcionamiento se basa en hacer circular, a través de un medio poroso, aire y agua residual. Están configurados en forma de cultivo fijo no sumergido y compuestos por un lecho, normalmente de gran diámetro, que puede estar formado por materiales naturales – cantos rodados, coque metalúrgico, escoria o antracita- o plásticos, y en cuya superficie se aplican de forma uniforme el agua residual por medio de distribuidores, en forma de lluvia. En la parte inferior del lecho se sitúan el sistema de drenaje, para la salida del efluente del proceso, y el sistema de entrada de aire, para la ventilación.

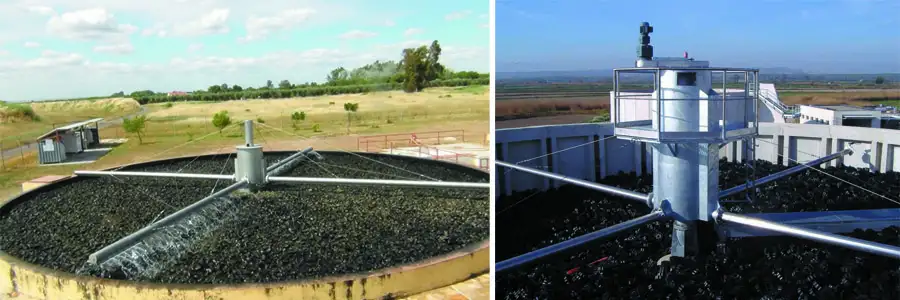

Los distribuidores rotativos de FILTRAMAS están diseñados para efectuar un reparto uniforme del agua sobre la superficie del lecho bacteriano. Para ello, los brazos repartidores disponen de una serie de orificios situados en los centros de gravedad de una serie de anillos
que reparten proporcionalmente el agua residual sobre la superficie del lecho bacteriano,
abriéndose los chorros por medio de deflectores.
Dependiendo de las características de la instalación, los distribuidores rotativos responderán a la siguiente nomenclatura:
• Modelo SC: Distribuidores rotativos de simple cámara. Disponen de 2 brazos
repartidores. Pueden instalarse siempre que el caudal de alimentación sea constante, o al
menos no varíe en más de un 50% sobre un valor nominal de caudal.
• Modelo DC: Distribuidores rotativos de doble cámara. Disponen de 4 brazos repartidores.
Dos brazos son impulsores y los dos brazos restantes están conectados a una cámara de
rebose. Se utilizan siempre que la relación de caudal máximo/mínimo sea variable, y no
supere el valor 5:1.
• Modelo DCM: Los distribuidores de la serie M incorporan un motorreductor de
accionamiento central, que garantiza una velocidad de giro controlada. Ello permite la
regulación de la intensidad de flujo, y un mayor control sobre el proceso.
Los distribuidores rotativos de FILTRAMAS cuentan con las siguientes
CARACTERÍSTICAS:
• Caudal máximo de entrada Qmáx
• Caudal mínimo de entrada Qmín
• Diámetro de lecho bacteriano
Para su fabricación se emplean los siguientes MATERIALES:
• Acero al carbono galvanizado
• Acero inoxidable AISI 304
• Acero inoxidable AISI 316
FILTRAMAS, S.A. suministra distribuidores rotativos diseñados a medida para garantizar una distribución uniforme del agua sobre los lechos bacterianos o filtros percoladores, utilizados en sistemas de tratamiento biológico aerobio de aguas residuales.
El diseño de cada equipo se realiza considerando diámetros, caudal máximo y caudal mínimo de alimentación, con asesoramiento técnico disponible para optimizar la configuración y la intensidad de flujo según las necesidades del cliente.
Existen diferentes modelos de distribuidores rotativos, desde versiones de simple cámara con brazos repartidores, hasta modelos de doble o triple cámara para gestionar grandes variaciones de caudal. También se fabrican modelos motorizados, permitiendo el control de la velocidad de giro para una regulación más precisa del flujo.
Fabricación disponible en acero inoxidable AISI 304 / AISI 316 y acero al carbono galvanizado.
Los distribuidores rotativos permiten la aplicación uniforme del agua residual sobre la superficie del lecho bacteriano, a través de un sistema de brazos repartidores con orificios estratégicamente ubicados.
Estos orificios están alineados con los centros de gravedad de anillos concéntricos, lo que permite una distribución equitativa del efluente. Para garantizar un reparto eficiente, los chorros de agua son dirigidos por deflectores, favoreciendo la optimización del proceso biológico.
En la parte inferior del lecho bacteriano, se encuentran el sistema de drenaje del efluente tratado y el sistema de ventilación, que permite la oxigenación necesaria para el proceso de depuración.
Los distribuidores rotativos de FILTRAMAS ofrecen soluciones personalizadas, asegurando eficiencia, durabilidad y óptima distribución del caudal, adaptándose a los requerimientos específicos de cada instalación.
