La rejilla de banda es un equipo autolimpiante diseñado para la separación continua de sólidos en tomas de agua dulce, salada o residual. Es ideal para canales y cántaras, ofreciendo una filtración eficiente en instalaciones nuevas o existentes sin necesidad de modificaciones. Disponible en diferentes luces de malla según las necesidades del proyecto.
El cabezal superior aloja el conjunto de accionamiento, compuesto por un eje, motorreductor y coronas de arrastre, asegurando un funcionamiento eficiente. Incluye un tubo de lavado interno con boquillas pulverizadoras, que favorecen la limpieza de los paneles filtrantes durante el funcionamiento.
La cubierta protectora proporciona protección contra elementos externos, alargando la vida útil del equipo. En cuanto a los materiales, la rejilla de banda está construida en acero inoxidable AISI-304 o AISI-316L, lo que garantiza una alta resistencia a la corrosión en condiciones exigentes.

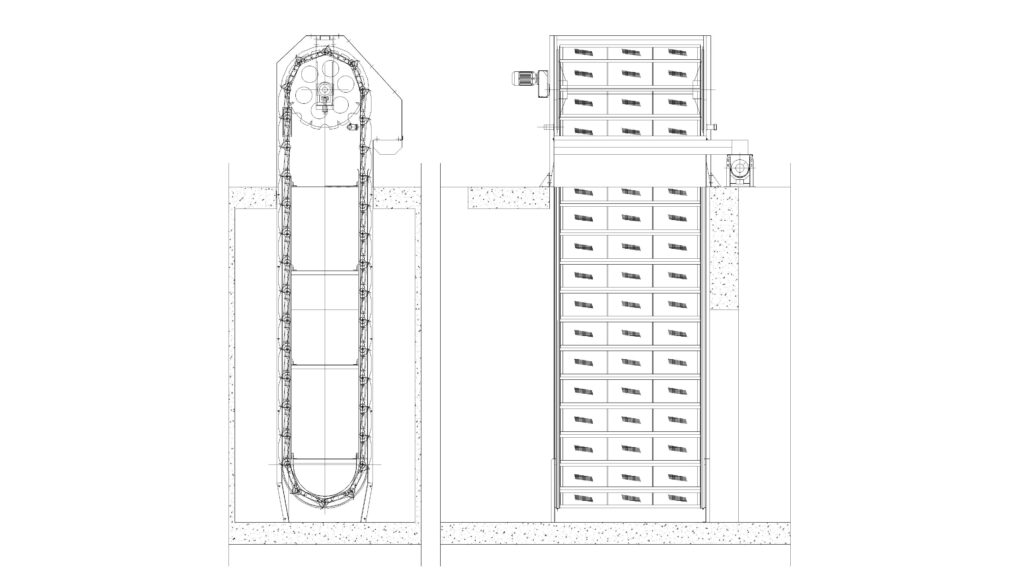

La rejilla de banda, está compuesta por una serie de paneles filtrantes conectados mediante una cadena portapaneles, que permiten la separación eficiente y continua de sólidos en tomas de agua. Su diseño modular y robusto asegura una operación duradera y adaptable a diversas condiciones de trabajo.
La estructura está fabricada en acero con guías para las cadenas portapaneles, diseñada para mantener la alineación y medidas precisas durante el funcionamiento. Cada juego está compuesto por una curva inferior y uno o varios tramos intermedios, arriostrando entre sí la guía de subida con la de bajada de un mismo tramo para guardar la correcta medida y alineación entre ambas.
Los marcos de los paneles, construidos mediante mecanosoldadura, aseguran un cierre perfecto entre ellos, limitando el paso de sólidos mayores que la luz de malla instalada. Además, un larguero del marco está diseñado y dimensionado de forma que haga las veces de cangilón, estando pensado para facilitar la extracción de residuos hacia el canal de recogida.
La cadena principal es portadora de los marcos filtrantes y va provista de bulón y casquillo de acero, con rodillos de deslizamiento en resina sintética. La cadena se tensa desde la cabeza superior mediante un sistema tensor y va provista de cierres especiales para conseguir un cierre adecuado entre las partes móviles y la estructura estática.
El movimiento de los paneles filtrantes asegura una limpieza constante y efectiva, mientras que el diseño de flujo simple o doble permite su instalación en canales o cántaras. Disponible en diferentes luces de malla según las necesidades del cliente, la rejilla de banda es una solución versátil y confiable para la separación sólido-líquido en diversas aplicaciones.
Además, puede combinarse con tamices y clasificadores de arenas para configurar líneas completas de pretratamiento adaptadas a cada instalación.
La rejilla de banda de FILTRAMAS, S.A. es un separador autolimpiante diseñado para el funcionamiento continuo en tomas de agua dulce provenientes de ríos, pantanos o mar. Su diseño robusto y duradero, especialmente en el modelo de doble flujo, garantiza una filtración optimizada, evitando el paso de sólidos mayores al tamaño de la luz instalada.
