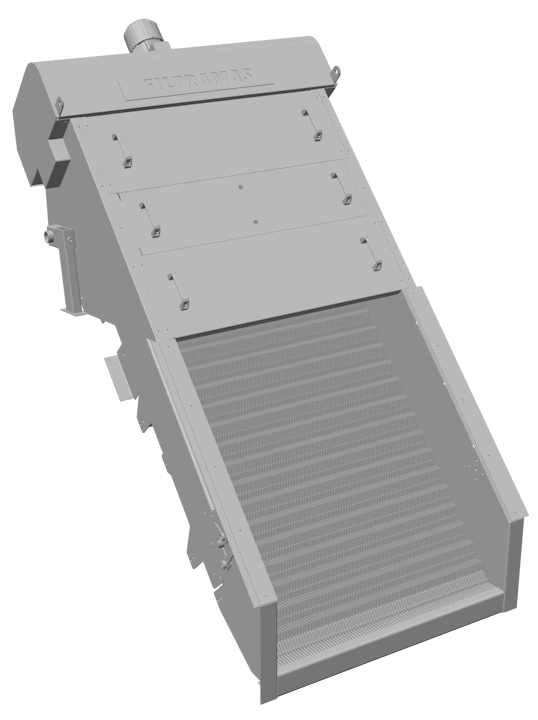

El tamiz de escalera SK es un separador autolimpiante de sólidos finos a instalar en canal abierto, con aplicación en aguas residuales municipales e industriales y también en el filtrado de fangos. El tamiz es ideal para filtración de caudales medianos. Su diseño facilita una fácil instalación en canales nuevos y existentes sin necesidad de efectuar modificaciones. Las luces disponibles son 3 y 6 mm.
El tamiz SK, en primer lugar, es un equipo de pretratamiento que se compone básicamente de un juego de láminas escalonadas finas y un juego móvil, instalados sobre un bastidor. Gracias a esta configuración, se permite el paso del agua y se genera un movimiento circular de las láminas móviles, de manera que, a cada vuelta, los sólidos depositados sobre un peldaño son elevados y depositados en el siguiente escalón. De este modo, el proceso de separación de sólidos se realiza de manera continua y eficiente.
Además, el tamiz retiene sobre su superficie en forma de escalera a los sólidos de tamaño menor que la luz de paso instalada. Como consecuencia directa, se produce una colmatación y se incrementa la pérdida de carga entre las caras de las láminas filtrantes.
Cuando se dispara la señal de consigna, se genera entonces un movimiento rotatorio de las láminas móviles, elevando los sólidos de un peldaño hasta el siguiente y favoreciendo así la limpieza progresiva del equipo. De esta manera, se mantiene la capacidad de filtración y se optimiza el rendimiento hidráulico del sistema.
Si la señal de nivel diferencial alto persiste, el tamiz continuará funcionando hasta restablecer los niveles y, en consecuencia, se detendrá únicamente cuando haya finalizado el último ciclo de elevación iniciado.
De esta forma, se garantiza un funcionamiento automático, adaptado a las condiciones de carga del sistema y, al mismo tiempo, se evita la intervención manual constante. En definitiva, el control mediante nivel diferencial permite una operación segura, estable y fiable.

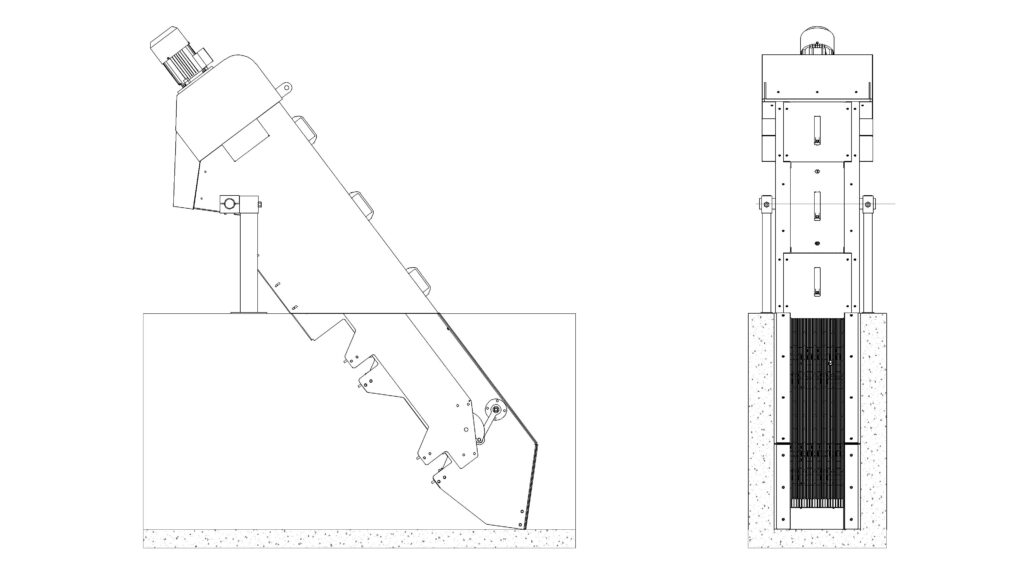

Por otra parte, la calderería del tamiz SK se construye íntegramente en acero inoxidable, calidades AISI-304 / AISI–316L. Gracias a ello, se asegura una elevada resistencia mecánica y a la corrosión, especialmente en aplicaciones de tratamiento de aguas.
En concreto, los bastidores laterales parten de chapa de 4 mm de espesor, con banda de escalones filtrantes de 3 mm de espesor, mientras que el carenado superior es de chapa inox de 1.5 mm. Asimismo, las luces disponibles son de 3 y 6 mm, lo que permite adaptar el equipo a distintos requisitos de filtración y, por lo tanto, a diferentes configuraciones de pretratamiento.
Finalmente, el movimiento oscilatorio de la escalera móvil se consigue mediante una transmisión tipo cigüeñal a un juego de palancas inferior, sin necesidad de emplear cadenas. Esto implica un diseño más robusto, con menos elementos de desgaste y, en consecuencia, con menores necesidades de mantenimiento.
El reductor que proporciona el movimiento es del tipo engranajes, eje hueco, accionado por motor freno, con protección IP-55. Además, opcionalmente, también pueden instalarse motores antideflagrantes en zonas clasificadas, lo que convierte al tamiz SK en una solución segura y fiable incluso en entornos con requisitos especiales de seguridad.
Separador autolimpiante de sólidos finos diseñado para instalación en canal abierto, utilizado en aguas residuales municipales e industriales, y en el filtrado de fangos. Ideal para caudales medianos.
