Puente decantador barredor para decantadores circulares

El puente decantador de FILTRAMAS es un puente barredor para decantadores circulares primarios o secundarios, diseñado para la extracción eficiente y continua de fangos de fondo y flotantes. El equipo se apoya en una columna central de obra civil y en un grupo de accionamiento periférico, lo que proporciona una gran adaptabilidad a las irregularidades del tanque y asegura un funcionamiento fiable en condiciones de servicio exigentes.

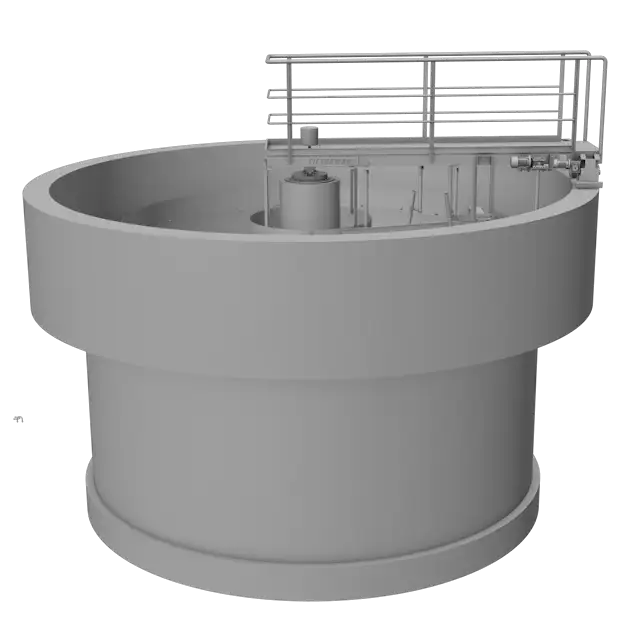

3D del puente decantador

DESCARGAS

DOC. TÉCNICO COMERCIAL
ficha técnica
hablar con un comercial
PUENTE decantador barredor

El puente se encuentra apoyado sobre una columna de obra civil situada en el centro del tanque y por el grupo de accionamiento sobre la periferia del mismo. Su particular diseño permite una buena adaptabilidad del equipo a las diversas irregularidades de obra civil.

aplicaciones del puente decantador

Los puentes decantadores barredores de FILTRAMAS se utilizan en:

  • Decantadores circulares primarios, para la extracción continua de fangos primarios y flotantes en plantas de aguas residuales urbanas e industriales.
  • Decantadores secundarios, donde se separan los fangos biológicos generados en el tratamiento biológico, mejorando la calidad del efluente final.
  • Rehabilitación y modernización de depuradoras existentes, sustituyendo puentes antiguos por equipos de alta fiabilidad y bajo mantenimiento.
  • Instalaciones industriales que requieren una separación eficiente de sólidos sedimentables y flotantes en procesos de decantación físico-química o biológica.



Gracias a su diseño apoyado en columna central y accionamiento periférico, el puente decantador se adapta a diferentes diámetros de tanque y a las tolerancias de la obra civil, garantizando una operación estable y segura.

Para aplicaciones en canales desarenadores, FILTRAMAS dispone del puente desarenador barredor para canales rectangulares, específicamente diseñado para la extracción de arenas y grasas en el pretratamiento.

¿Qué es un puente decantador?

Un puente decantador es un puente barredor instalado sobre un decantador circular. Durante la rotación:

  • Las rasquetas de fondo arrastran los fangos sedimentados hacia la poceta central de fangos.

  • Las rasquetas de superficie concentran los flotantes hacia el punto de recogida.

  • El vertedero perimetral evacua el agua clarificada hacia la siguiente etapa del proceso.

La combinación de grupo de accionamiento, mesa de giro, pasarela y rasquetas permite una limpieza homogénea del tanque y una decantación estable

Características del puente decantador

Los puentes barredores constan principalmente de los siguientes elementos:

  • Grupo de accionamiento:

     Formado por un carro completamente carenado de rueda conducida y rueda motriz, en cumplimiento de la normativa CE de seguridad de máquinas, en el que se instalan todos los mecanismos. El carro se fija a la pasarela móvil mediante tornillería para minimizar posibles diferencias existentes en la obra civil.

  • Mesa de giro:

     Está constituida principalmente por un cojinete de bolas axial de gran diámetro capaz de soportar elevadas cargas, tanto axiales como de momentos de vuelco. Perpendicularmente a la pasarela del puente, se disponen dos soportes de cojinete de bolas oscilantes destinados a absorber las posibles deficiencias en la rodadura periférica de las ruedas.

  • Puente-pasarela:

     Construida con vigas soporte UPN, con celosía o con viga-cajón dependiendo de las dimensiones o atendiendo a las preferencias del cliente. Está provista de barandillas de protección construidas en tubo de 1 ¼» ST-37 y escalera de acceso, si la instalación lo requiere. La superficie de la plataforma se proyecta con pavimento desmontable tipo TRAMEX galvanizado. A todas las partes metálicas se les realiza un tratamiento anticorrosión.

  • Rasquetas de barrido superficie/fondo:

     La estructura de las rasquetas barredoras de fangos se fija a la pasarela central de giro mediante articulaciones tubulares. El sistema de montaje es sencillo y permite la adaptabilidad de los rascadores a las desviaciones de obra civil. La estructura soporte de las rasquetas se construye con perfiles tubulares. La fabricación estándar es galvanizada en caliente salvo que se especifique AISI-304, AISI-316 u otro tratamiento . Las rasquetas desarrollan un perfil que se aproxima al de una espiral logarítmica para tanques de diámetro inferior a 20 m, por lo que el arrastre del fango se consigue en una rotación completa.

  • Cilindro de alimentación o campana central:

     Suspendido del puente, envuelve a la columna central de obra civil y está destinada a estabilizar el flujo de entrada del líquido. Se construye en dos o más mitades, y se fija a la pasarela giratoria mediante soportes.

  • Vertedero perimetral y deflector:

     Se fabrican en acero inoxidable AISI-304, AISI-316 o aluminio, de espesor 3 mm. La fijación del vertedero y aliviadero al canal perimetral se realizan por medio de grapas especiales fijadas mediante pernos de anclaje por lo que la nivelación de ambos es muy sencilla.



OPCIONALES:

  • Puede suministrarse un conjunto de cepillos giratorios para la limpieza de canales y vertederos accionados mediante un motorreductor.
  • Podemos construir puentes móviles de succión.
Descripción General

Los puentes barredores están diseñados para la limpieza eficiente de tanques y canales en sistemas de tratamiento de aguas. Su estructura permite la eliminación de fangos y sólidos sedimentados, asegurando un proceso de depuración óptimo.

Grupo de accionamiento
  • Compuesto por un carro completamente carenado con rueda conducida y rueda motriz.
  • Cumple con la normativa CE de seguridad de máquinas.
  • Integra todos los mecanismos de accionamiento.
  • Fijación a la pasarela móvil mediante tornillería para minimizar diferencias en la obra civil.
Mesa de giro
  • Incorpora un cojinete de bolas axial de gran diámetro, capaz de soportar altas cargas axiales y momentos de vuelco.
  • Dos soportes de cojinete de bolas oscilantes permiten absorber irregularidades en la rodadura periférica de las ruedas.
Puente-pasarela
  • Construcción en vigas soporte UPN, con celosía o viga-cajón, según dimensiones y requerimientos del cliente.
  • Barandillas de protección en tubo de 1 ¼” ST-37.
  • Escalera de acceso opcional si la instalación lo requiere.
  • Superficie de plataforma con pavimento desmontable tipo TRAMEX galvanizado.
  • Tratamiento anticorrosión aplicado a todas las partes metálicas.
Rasquetas de barrido superficie/fondo
  • Estructura fijada a la pasarela central de giro mediante articulaciones tubulares, facilitando la adaptabilidad a las desviaciones de obra civil.
  • Construcción en perfiles tubulares, con acabado estándar en galvanizado en caliente, opcional en AISI-304, AISI-316 u otros tratamientos.
  • Diseño en espiral logarítmica para tanques de diámetro inferior a 20 m, asegurando la recolección de fango en una rotación completa.
Cilindro de alimentación o campana central
  • Suspendido del puente y envolviendo la columna central de obra civil.
  • Estabiliza el flujo de entrada del líquido.
  • Construcción modular en dos o más mitades, fijada a la pasarela giratoria mediante soportes.
Vertedero perimetral y deflector
  • Fabricación en acero inoxidable AISI-304, AISI-316 o aluminio de 3 mm de espesor.
  • Fijación al canal perimetral mediante grapas especiales y pernos de anclaje, facilitando la nivelación del vertedero y aliviadero.
  • Conjunto de cepillos giratorios para la limpieza de canales y vertederos, accionados mediante motorreductor.
  • Puentes móviles de succión según requerimientos del cliente.
  • Plantas de tratamiento de aguas residuales.
  • Sistemas de depuración de fangos en instalaciones industriales.
  • Procesos de limpieza en tanques y canales de decantación.
