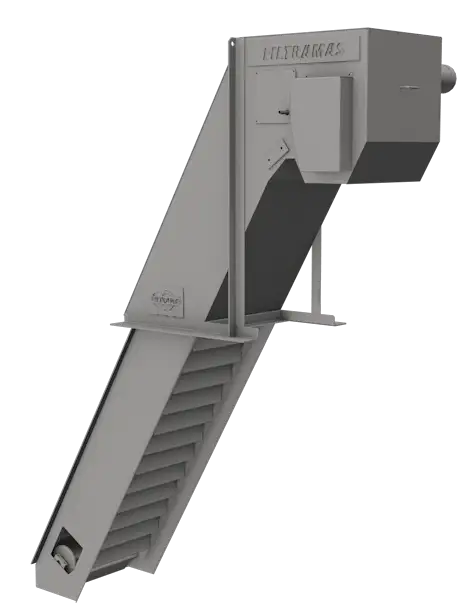

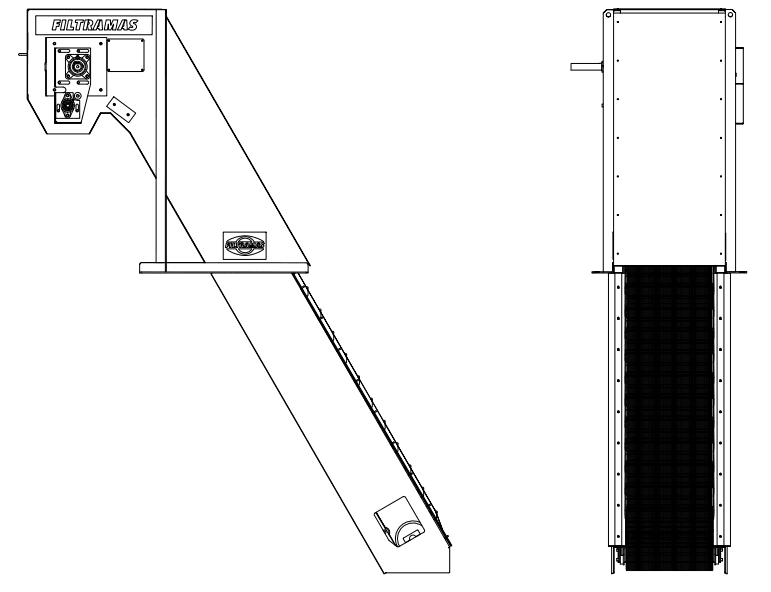

Tamiz de Canal SMC
El tamiz de finos SMC es una rejilla de banda continua autolimpiante para la extracción automática de sólidos en canales pequeños y medianos, con operación continua y limpieza integrada.
Tamiz de Canal SMC
El tamiz de finos SMC es una rejilla de banda continua autolimpiante de simple flujo, concebida para trabajar extrayendo sólidos presentes en aguas residuales en canales pequeños y medianos. Está diseñado para extraer sólidos de un tamaño máximo de 125 mm, por lo que la instalación deberá disponer de las protecciones previas adecuadas.
La extracción se realiza desde el fondo del canal, elevando los sólidos de forma suave y continua hasta el punto de descarga. El equipo incorpora limpieza mediante rascador sincronizado y tubo de lavado con agua a presión para mantener el rendimiento del tamizado.
Características
El tamiz de finos SMC incorpora una banda filtrante formada por dientes en forma de nariz construidos en ABS, engarzados mediante ejes de acero inoxidable y unidos a una cadena transportadora de rodillos con pestaña y ejes huecos, que acciona el mecanismo.
- Banda filtrante: Dientes en forma de nariz (ABS) unidos por ejes de acero inoxidable.
- Cadena transportadora: Rodillos con pestaña y ejes huecos para un movimiento suave y preciso.
- Rascador sincronizado: Expulsa sólidos adheridos copiando el perfil de la curva inferior de la corona filtrante.
- Tubo de lavado: Limpieza de la banda mediante agua a presión (integrado en todos los modelos).
- Accionamiento: Moto-reductor.
- Materiales: Dientes filtrantes en ABS; ejes y estructura en acero inoxidable.
Descripción General
El funcionamiento del equipo se basa en el avance continuo de la banda filtrante. Los paneles filtrantes describen una curva en la parte inferior, atrapan los sólidos desde el fondo del canal y los elevan hasta el punto de descarga.
No existen movimientos relativos entre los sólidos elevados, por lo que no es imprescindible la formación de una “manta filtrante” para que el equipo funcione adecuadamente. Al llegar al punto de descarga, los sólidos que no presentan adherencia con la banda filtrante se descargan por gravedad.
Criterios de selección e instalación
Para seleccionar el tamiz de finos SMC deben considerarse las dimensiones del canal (ancho y profundidad), la carga de sólidos, el acceso para mantenimiento y la disponibilidad de agua a presión para el lavado. El equipo está concebido para canales pequeños y medianos y requiere protecciones previas adecuadas cuando se prevé la presencia de sólidos de gran tamaño.
Características Técnicas
- Diseño: banda filtrante continua con dientes en forma de nariz para capturar sólidos; adaptable a canales pequeños y medianos; diseñado para sólidos de hasta 125 mm (con protecciones previas adecuadas).
- Materiales de construcción: dientes filtrantes en ABS; ejes de conexión en acero inoxidable; cadena transportadora con rodillos de pestaña y ejes huecos.
- Sistema de limpieza: tubo de lavado integrado en todos los modelos para limpieza con agua a presión; rascador sincronizado para la eliminación de sólidos adheridos.
- Accionamiento: moto-reductor.
Paso de filtración / luz de paso (mm)
Sólidos hasta 125 mm
Funcionamiento
- Captura de sólidos: los dientes filtrantes atrapan los sólidos desde el fondo del canal.
- Transporte: los sólidos se elevan suavemente hasta el punto de descarga, evitando movimientos relativos.
- Descarga: los sólidos se descargan por gravedad al llegar al punto superior; el rascador elimina los residuos adheridos.
- Limpieza automática: el tubo de lavado con agua a presión limpia la banda para mantener su eficiencia.
Aplicaciones
- Tamizado de aguas residuales urbanas e industriales.
- Estaciones de bombeo: tamizado de agua bruta.
- Canales de riego: separación de algas macroscópicas.
- Industria alimentaria: tamizado de aguas en conservas vegetales.
- Azucareras: tratamiento de vertidos y aguas de proceso.
- Industria cárnica: tamizado de efluentes.
Ventajas
- Diseño compacto para canales pequeños y medianos.
- Funcionamiento automático y continuo.
- Mantenimiento reducido gracias a la limpieza integrada (rascador + tubo de lavado).
- Construcción robusta y resistente a condiciones exigentes.
Otros productos relacionados
¿Qué tipo de equipo es el SMC?
Una rejilla de banda continua autolimpiante de simple flujo para extracción automática de sólidos en canal
¿Cuál es el tamaño máximo de sólido indicado?
Hasta 125 mm (con protecciones previas adecuadas).
¿Qué elementos de limpieza incorpora?
Rascador sincronizado y tubo de lavado con agua a presión.
¿Qué material se indica para los dientes filtrantes?
ABS
